一:冷油器概述
冷油器的主要作用是冷却润滑油，油冷却器是电力系统中汽轮机透平油专用冷却设备，在汽轮机以及发电机运行过程中，保持其轴承的温度在正常范围内。该型冷油器为光管表面式，采用循环水作为介质实现热交换，从而保证轴承入口油温达到规定值，确保机组正常运行。

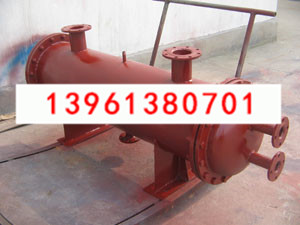

二:冷油器结构及工作原理
冷油器主要部件有上下水室，壳体管系及充油管路构成，壳体上接有进出水管，进出油管，排水管，排油管，排气管及温度表座
。
闭式冷却水通过冷油器的顶部端盖进入冷油器，然后在冷油器内部细小的管内流动，无数细小的冷却水管通过分布在冷油器内部的隔板固定，通过隔板，冷油器间隔成若干个小的空间，润滑油在冷却水管外以S形流动，这样布置可以增加有效的换热面积，提高冷却效果。在冷油器的底部，形成一个冷却水室。
三:冷油器主要特点
１、采用不锈钢（或者紫铜管）管为换热元件，传热系数高，单位长度热面积大，传热量高。
２、结构合理，能在较大温度变化范围内保持出油温度稳定，对温度突变及震动有良好抗力。
３、装配结构可靠，确保冷却水不会进入汽轮机组。
４、翅片光滑无毛刺，无皱折，不易结尘、结垢，流体阻力低。
四:冷油器选购
选购冷油器应告知冷却面积和进出油管口尺寸，冷却形式分LY型光管式(常用)和LYC型翅片式，换热冷却管一般选不锈钢，也可根据用户需要选紫铜作为换热元件。
GLY-10 G-列管式 L-冷却 Y-油 10-冷却
面积10m2
|
规格型号 |
冷却面积m2 |
油流量
T/H |
水流量
T/H |
压力降
Mpa |
设计压力
Mpa |
出油温度
°C
|
|
GLY-5 |
5 |
5 |
10 |
油側
≤0.1
水側≤0.05 |
油側1.5
水側1.0 |
进油温度
65-55°C
出油温度
45-50°C
|
|
GLY-10
|
10
|
15 |
20
|
|
GLY-15 |
15 |
20 |
30 |
|
GLY-20 |
20 |
22 |
40 |
|
GLY-30 |
30 |
32 |
55 |
|
GLY-35 |
35 |
35 |
70 |
|
GLY-40
|
40 |
40 |
85 |
|
GLY-50
|
50 |
54 |
100 |
|
GLY-60
|
60 |
70 |
150 |
|
GLY-100
|
100 |
140 |
320 |
|
