三、旋膜式除氧器结构及原理

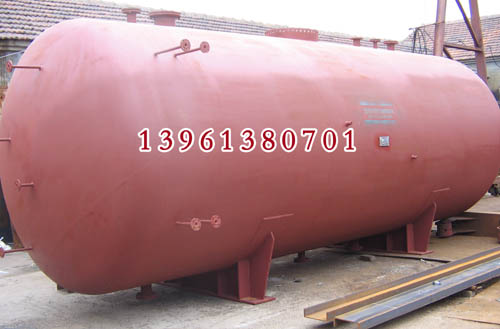

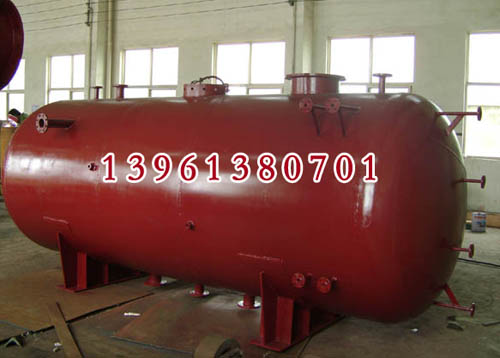

旋膜式除氧器的结构是由除氧头和水箱组成。我们重点介绍除氧头的结构原理。
除氧头的结构由外壳，旋膜器组，水篦子，液汽网，蒸汽分配盘五大部分组成。

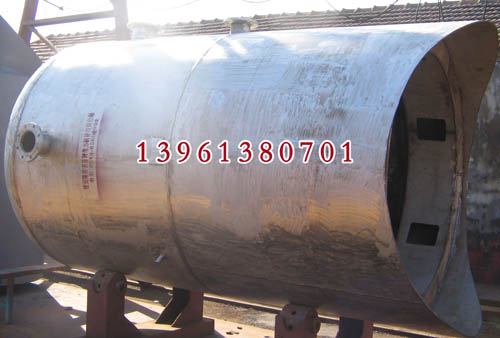

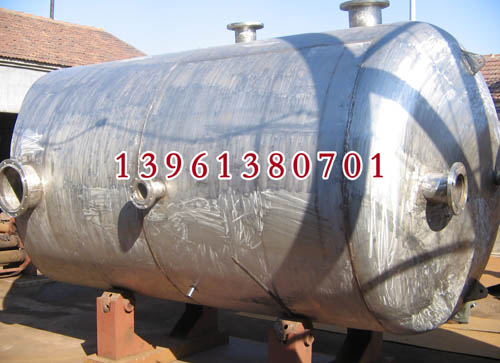

１、外壳：是由筒身和冲压椭圆形封头焊制成。低压150T/H以下中、小除氧器配有一对法兰联接上下部，供装配和检修用。
２、起膜器组：由水室、汽室、起膜管、凝结水接管、补充水接管和一次进汽接管组成。起膜管、下水管材料均由不锈钢制造,常年运行无需检修。
３、淋水篦子：经起膜段粗除氧的给水及由疏水管引进的疏水在这里混合进行二次分配，呈均匀淋雨状落到装到其下的液汽网上。水篦子可根据水温具体情况作增减，水篦子常年运行无需检修。
4、液汽网：是由相互间隔的扁钢带及一个圆筒体，内装一定高度特制的不锈钢扁丝网及不锈钢板组成，给水在这里与二次蒸汽充分接触，加热到饱和温度并进行深度除氧，以保证除氧水中含量：低压大汽式除氧器低于10μg/L，高压除氧器低于5μg/L。
5、蒸汽分配盘：按一定比例成规则均分型制成，使主加热蒸汽呈现均分状态其在无节流工况下上升加热软化水，来保证加热质量，达到饱和温度下工作除氧。
四、定旋膜式除氧器须知
1：需出力多少吨除氧器，配套水箱的容积。
2：除氧器的附件要求（常规配给：安全阀、水位计、压力表、温度表、水封筒、滚体）。
3：除氧器的工作压力，温度（一般分为大气式0.02Mpa、104℃和压力式0.58Mpa、158℃）。 |
